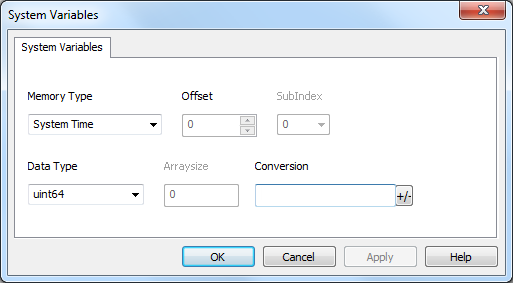

代表標記所參照的系統變數。
下列部分顯示可能系統變數的完整清單，按照類別分組。
| Alarm not acknowledged
|
未確認的警報待處理時為真
(未觸發未確認<>0) 或 (已觸發未確認<>0)
|
布林值
唯讀
|
| Alarm triggered
|
至少一個警報已觸發時為真
(已觸發已確認<>0) 或 (已觸發<>0) 或 (已觸發未確認<>0)
|
布林值
唯讀
|
| Number of missed alarm events
|
警報超過事件佇列。佇列長度在 engineconfig.xml 檔案中定義。 |
整數
唯讀
|
| Number of not triggered acknowledged
|
警報條件不再有效；警報已確認 |
整數
唯讀
|
| Number of not triggered not acknowledged
|
警報條件不再作用；等待確認 |
整數
唯讀
|
| Number of triggered acknowledged
|
警報條件作用中；警報已確認 |
整數
唯讀
|
| Number of triggered alarms
|
警報作用中：無需確認 |
整數
唯讀
|
| Number of triggered not acknowledged
|
警報條件作用中；等待確認 |
整數
唯讀
|
| Buzzer Setup
|
0 = 已停用
1 = 已啟用（在發生任何觸控螢幕事件時警報器發出可聽的音效）
2 = 警報器狀態由警報器控制系統變數或「專案內容」中的觸控警報器內容控制
觸控螢幕上的警報器（設定=1）在 Linux 平台上無法使用。或者參閱「觸控警報器」內容。
|
整數
|
| Buzzer Control
|
0 = 警報器關閉
1 = 警報器開啟
2 = 警報器閃爍
|
整數
|
| Buzzer Off Time
|
選擇閃爍後的關閉時長（毫秒）。預設 = 1000。範圍：100-5000 |
整數
|
| Buzzer On Time
|
選擇閃爍後的開啟時長（毫秒）。預設 = 1000。範圍：100-5000 |
整數
|
| Protocol Communication Status
|
摘要通訊協定狀態。
0 = 無通訊協定執行，通訊協定驅動器可能尚未妥善下載到 HMI 裝置
1 = 通訊協定已載入且開啟，無通訊錯誤
2 = 至少一個通訊的通訊協定回報一個錯誤
|
整數
唯讀
|
| Protocol Error Message
|
通訊錯誤，具有錯誤來源。
例如：「[xxxx]」，其中「xxxx」是通訊協定的縮寫、錯誤來源。
如有多個錯誤來源，則會出現多個縮寫詞。無錯誤回報時則空白。
|
字串
唯讀
|
| Protocol Error Count
|
上次重設後發生通訊錯誤的次數。以重設通訊協定錯誤數動作重設數值，參閱主手冊的「系統動作」 |
整數
唯讀
|
| Database link error message
|
上次偵測到的錯誤描述
|
字串
唯讀
|
| Database link status
|
0 = 未定義（尚未初始化）
1 = 線上 (就緒)
2 = 離線 (無法使用)
3 = 傳輸進行中
4 = 錯誤
|
整數
唯讀
|
| Database link error count
|
錯誤計數器。每一個錯誤後新增者 |
整數
唯讀
|
每個資料庫變數皆為一個陣列，其中索引選擇資料連結連線（範圍 1-10）
變數僅在任何資料庫連接器動作執行時才會更新
| Standard Offset
|
設定標準時間時相對於 GMT 的位移（單位為分鐘，例如：-8x60 = -480 分鐘） |
整數
唯讀
|
| Standard Week
|
標準時間開始時的週別（例如：第 1 = 1) |
整數
唯讀
|
| Standard Month
|
標準時間開始時的月份。範圍：0–11。（例如：11 月 = 10) |
整數
唯讀
|
| Standard Day
|
標準時間開始時的星期（例如：星期日 = 0) |
整數
唯讀
|
| Standard Hour
|
標準時間開始時的小時（例如：02 = 2) |
整數
唯讀
|
| Standard Minute
|
標準時間開始時的分鐘（例如：00 = 0) |
整數
唯讀
|
| DST Offset
|
設定 DLS 時間時相對於 GMT 的位移（單位為分鐘） |
整數
唯讀
|
| DST Week
|
DLS 時間開始時的週別 |
整數
唯讀
|
| DST Month
|
DLS 時間開始時的月份。範圍：0-11 |
整數
唯讀
|
| DST Day
|
DLS 時間開始時的星期 |
整數
唯讀
|
| DST Hour
|
DLS 時間開始時的小時 |
整數
唯讀
|
| DST Minute
|
DLS 時間開始時的分鐘 |
整數
唯讀
|
所有變數為唯讀：無法用來更新系統時鐘。
| Available System Memory
|
可用 RAM 記憶體（位元組） |
uint64
唯讀
|
| Backlight Time
|
自裝置生產開始後顯示背光小時內的啟動時間 |
不帶正負號的整數
唯讀
|
| Battery LED
|
啟用/停用低電池 LED 指示燈 (如適用)
0 = 已停用
1 = 已啟用
在 Linux 平台上不可用（在"HMI 裝置功能"中尋找您裝置的平台）
|
整數
|
| Display Brightness
|
返回並調整亮度。
當設定為低光線(0..3) 時，背光會保持較高亮度 8 秒鐘，讓使用者可進行調整然後關閉。
即使設定為 0 時背光仍然是開啟的，且背光時間計數器增加。範圍：0-255
|
整數
|
| External Timeout
|
顯示背光會自動關閉的非操作時間。使用者一觸摸螢幕，背光即會自動開啟
| -1 = |
關閉背光並停用觸控（關閉顯示螢幕）背光時間計數器停止。
需要 BSP v1.0.324 或更高版本。
|
| -2 = |
關閉背光但不停用觸控。如果按下觸控，事件不會傳遞到應用程式，但螢幕保護程式將會結束，且背光重新開啟。
需要 BSP v1.0.324 或更高版本。
|
| 0 = |
開啟背光（開啟顯示螢幕） |
| 1..n = |
用於關閉背光的逾時（螢幕保護程式計時器）
|
逾時數值上捨入為一分鐘的倍數（60、120、180 等）。
在"HMI 裝置功能"
|
整數
|
| Flash Free Space
|
內部快閃記憶體中的可用空間 |
uint64
唯讀
|
| Manufacturer Code
|
可識別 HMI 的代碼 |
短整數
唯讀
|
| Server RAM Usage
|
用於 HMI 的當前 RAM 記憶體 (以位元組計) |
uint64
唯讀
|
| System Font List
|
系統字型清單 |
字串
唯讀
|
| System Mode
|
執行階段作業狀態
1 = 開機
2 = 設定模式
3 = 作業模式
4 = 重新開機
5 = 關機
|
整數
|
| System UpTime
|
自單位生產後系統開機的時間 (小時) |
不帶正負號的整數
唯讀
|
| Dump Error Message
|
在傾印作業過程中發生任何錯誤時傳回錯誤訊息 |
字串
唯讀
|
| Dump Archive Status
|
0 = 初始預設狀態
1 = 作業已觸發
2 = 作業已成功完成
3 = 作業已完成但有錯誤
|
整數
唯讀
|
| Dump Recipe Status
|
0 = 初始預設狀態
1 = 作業已觸發
2 = 作業已成功完成
3 = 作業已完成但有錯誤
|
整數
唯讀
|
| Dump Trend Status |
0 = 初始預設狀態
1 = 作業已觸發
2 = 作業已成功完成
3 = 作業已完成但有錯誤
|
整數
唯讀
|
| Reset Recipe Status
|
0 = 初始預設狀態
1 = 作業已觸發
2 = 作業已成功完成
3 = 作業已完成但有錯誤
|
整數
唯讀
|
| Restore Recipe Status |
0 = 初始預設狀態
1 = 作業已觸發
2 = 作業已成功完成
3 = 作業已完成但有錯誤
|
整數
唯讀
|
| Gateway
|
裝置主要 HMI 介面的閘道位址
|
字串
唯讀
|
| IP Address
|
裝置主要 HMI 介面的 IP 位址
|
字串
唯讀
|
| Mac ID |
HMI 主要乙太網路介面的 Mac ID |
字串
唯讀
|
| Network Adapter Parameters
|
可用於讀取或更新網路配接器參數的 JSON 字串 |
字串
|
| Network Status
|
包含寫入配接器參數所需的最近作業結果。它在每一個寫入作業後更新。
|
字串
唯讀
|
| Subnet Mask
|
HMI 主要乙太網路介面的子網路遮罩 |
字串
唯讀
|
| Get CopyCodesysProject Action Status
|
提供 CopyCodesysProject 動作狀態。
0 = 未呼叫的動作
1 = 進行中的動作
2 = 完成的動作
3 = 已中止的動作 (CHK 檔案遺失)
4 = 已中止的動作 (PRJ 檔案遺失)
5 = 已中止的動作 (SDB 檔案遺失)
6 = 已中止的動作 (找到數個 CHK 檔案)
7 = 已中止的動作 (找到數個 PRJ 檔案)
8 = 已中止的動作 (找到數個 SDB 檔案)
9 = 已中止的動作(檔案名稱不一致)
10 = 已中止的動作 (無法建立目錄)
11 = 已中止的動作 (複製失敗)
12 = 已中止的動作 (不存在 Codesys 模組)
|
整數
唯讀
|
| PLC Status
|
提供內部 PLC 狀態。
0 = 執行模式
1 = 停止模式
2 = 由檔案重新載入
3 = 重設暖
4 = 重設冷
5 = 重設硬
|
整數
|
PLC 系統變數是指 CODESYS V2 內部 PLC
| X Screen resolution |
顯示水平螢幕大小（像素） |
整數
唯讀
|
| Y Screen resolution |
顯示垂直螢幕大小（像素）
|
整數
唯讀
|
| SD Card FreeSpace |
卡上可用空間（位元組）
|
uint64
唯讀
|
| SD Card Name |
SD 卡的名稱 |
字串
唯讀
|
| SD Card Size
|
插入插槽的卡大小（位元組） |
uint64
唯讀
|
| SD Card Status
|
0 = SD 卡未插入
1 = SD 卡已插入
|
整數
唯讀
|
| Page name
|
目前頁面的名稱 |
字串
唯讀
|
| Project Name |
目前專案的名稱 |
字串
唯讀
|
| Project load time
|
專案載入至JMobile HMI Runtime 的日期，同系統日期格式 (毫秒) |
uint64
唯讀
|
| Last operating mode start time
|
裝置開始作業模式後所耗秒數
|
uint64
唯讀
|
所有變數指的是伺服器，而非 HMI Client。
| Day Of Month
|
範圍：1-31 |
整數
|
| Day Of Week |
範圍：0 = 週日，..，6 = 週六
|
整數
|
| Hour |
範圍：0-23 |
整數
|
| Minute
|
範圍：0-59 |
整數
|
| Month
|
範圍：1-12
|
整數
|
| Second |
範圍：0-59
|
整數
|
| System Time |
與 UTC 時間相同。亦可設定為此變數的日期/時間 |
不帶正負號的整數 |
| Year
|
本年 |
整數 |
以 UTC 格式表示的系統時間
| USB Drive FreeSpace
|
可用的空間（位元組） |
uint64
唯讀
|
| USB Drive Name |
USB 裝置的名稱
|
字串
唯讀
|
| USB Drive Size |
插入 USB 連接埠的裝置之大小（位元組） |
uint64
唯讀
|
| USB Drive Status
|
0 = USB 磁碟機已拔出
1 = USB 磁碟機已插入
|
整數
唯讀
|
| Main OS version |
主要作業系統的版本 |
字串
唯讀
|
| Runtime version
|
執行階段的版本
|
字串
唯讀
|
| Project name
|
專案名稱 |
字串
唯讀
|
| Project version
|
專案版本 |
字串
|
| Project GUID
|
專案 GUID (唯一識別碼) |
字串
唯讀
|
| VCS status
|
提供 VCS 服務狀態。
0 = 服務已啟用
1 = 以交插模式連接的用戶
2 = 以專屬模式連接的用戶
3 = 服務已停用 (預設)
|
不帶正負號的位元組
唯讀
|
| VCS disable
|
提供 VCS 服務手動覆寫。
0 = VCS 服務已啟用
1 = VCS 服務已停用 (預設)
|
布林值
|
| VCS port
|
在 HMI 上以 VCS 服務提供當前聆聽 TCP 埠 |
不帶正負號的短整數 |
|
