Variables PLCM09
Le périphérique PLCM09 est un modem sans fil avec DEL et E/S numériques. Le comportement des variables système associées dépend de la manière dont le module a été configuré dans les paramètres du système (voir "PLCM09 Plugin Wireless Modem" pour plus d'informations).
Paramètres de l’éditeur du protocole
Chemin : VueProjet > Protocoles
- Cliquez sur + et sélectionnez Variables système : la boîte de dialogue Variables système s'affiche.
- Sélectionnez PLCM09 depuis la liste PLCModels.
Paramètres de l’éditeur de variables
Chemin : VueProjet > Configuration > double-cliquez sur Variables
- Pour ajouter une variable, cliquez sur + : une nouvelle ligne est ajoutée.

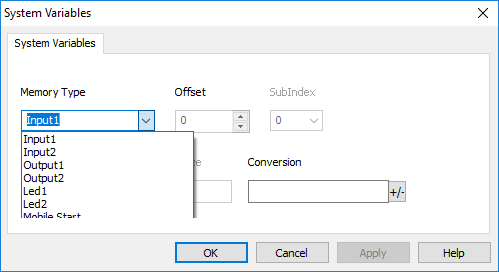

- Sélectionnez Variables système dans la liste Driver : le dialogue de définition de variables s'affiche.
| Élément | Description | Type de données | ||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Input1 Input2 |
Valeur des signaux d'entrée |
booléen Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
|
Output1 Output2 |
Valeur des signaux de sortie Les variables de sortie sont en lecture/écriture uniquement lorsqu'elles sont configurées en tant que « Contrôle par utilisateur » (voir "PLCM09 Plugin Wireless Modem" pour plus d'informations). Dans les autres configurations, où les signaux de sortie sont contrôlés directement à partir du module PLCM09, les variables du système sont en lecture seule. |
booléen Lecture/écriture |
||||||||||||||||||||||||||||||||||||||||||
|
Led1 Led2 |
Valeur du statut de la DEL
Les variables des DEL sont en lecture/écriture uniquement lorsqu'elles sont configurées en tant que « Contrôle par utilisateur » (voir "PLCM09 Plugin Wireless Modem" pour plus d'informations). Dans les autres configurations, où les statut des DEL sont contrôlés directement à partir du module PLCM09, les variables du système sont en lecture seule. |
octet non signé Lecture/écriture |
||||||||||||||||||||||||||||||||||||||||||
| Mobile Start |
Ecrivez 1 à l'intérieur de cette variable pour forcer le mode sans fil à démarrer. C'est une variable en écriture seule, la commande sera exécutée à chaque fois que vous la réécrivez. |
booléen Écriture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile Stop |
Ecrivez 1 à l'intérieur de cette variable pour forcer le mode sans fil à s'arrêter. C'est une variable en écriture seule, la commande sera exécutée à chaque fois que vous la réécrivez. |
booléen Écriture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile Restart |
Ecrivez 1 à l'intérieur de cette variable pour forcer le mode sans fil à redémarrer. C'est une variable en écriture seule, la commande sera exécutée à chaque fois que vous la réécrivez. |
booléen Écriture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile State |
Statut de la connexion mobile
|
entier Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile Signal |
Qualité du signal mobile (0-100) Valeur du signal détecté au démarrage du périphérique |
octet Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Opérateur mobile | Nom de l'opérateur mobile (p. ex. 'Vodafone') |
chaîne[8] Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Technologie d'accès mobile |
Technologie d'accès mobile
|
entier Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Statut de le l'enregistrement mobile |
Statut de le l'enregistrement mobile
|
entier Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile RX/TX | Nombre d'octets reçus/transmis |
entier non signé[2] Lecture seule |
||||||||||||||||||||||||||||||||||||||||||
| Mobile Start Time (Sec) | Quand la connexion mobile a été démarrée (en secondes depuis le début) |
entier non signé Lecture seule |

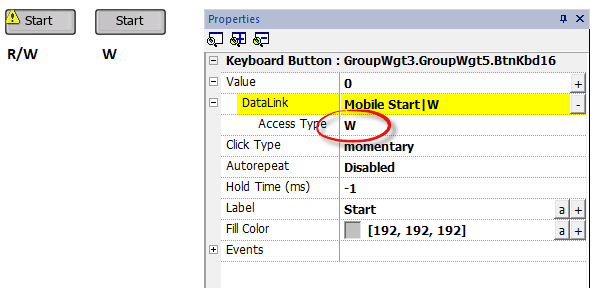

Les variables en écriture seulement ne peuvent pas être lues. Assurez-vous de ne pas utiliser le mode d'accès L/É pour éviter l'icône d'erreur de lecture.
JavaScript (Statut de la connexion mobile)
L'état de la connexion mobile peut être récupéré même à partir de l'interface JavaScript ci-dessous où le "protocolSysVar" est le code d'instance du protocole (par exemple "prot1", "prot2", etc.)
