Widget de diagramme de dispersion

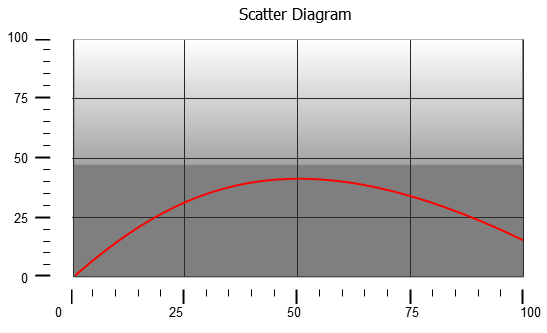

Un diagramme de dispersion est un type de diagramme pour afficher les valeurs de deux variables à partir d'un ensemble de données en coordonnées cartésiennes. Les données sont affichées comme un ensemble de points, chacune ayant la valeur d'une variable déterminant la position sur l'axe horizontal et la valeur de l'autre variable déterminant la position sur l'axe vertical. C’est la raison pour laquelle il est souvent appelé graphique XY.

Les courbes de diagramme de dispersion sont obtenues par une interpolation linéaire de points. Pour créer un nouveau diagramme de dispersion :

1. Ajoutez un widget Diagramme de dispersion à la page.
2. Sélectionnez le nombre de courbes à afficher : chaque courbe est nommée comme Graph1, Graph2, etc.
3. Personnalisez les propriétés des graphes généraux tels que les détails X Min, X Max, Grille.
4. Définir le nombre maximum d'échantillons/valeurs pour chaque courbe en définissant le paramètre Échantillon max.

Vous définissez ici le nombre maximum de valeurs à afficher dans le graphique à partir du premier élément du tableau.

Par exemple : Tag1[20] et échantillons Max = 10 montreront seulement les 10 premiers éléments du tableau Tag1.

5. Définir pour chaque courbe les deux variables de tableau type à afficher (variable X et variable Y).

Lorsque les variables de tableau changent, vous pouvez forcer un rafraîchissement à l'action de RafraîchirTendance.

Remarque : Les diagrammes de dispersion ne supportent que l’action RafraîchirTendance.

Widget impression du diagramme de dispersion

Le widget diagramme de dispersion peut être trouvé et utilisé dans la galerie des rapports d'impression. Notez que la fonctionnalité « Attacher à une variable » permet d'utiliser les variables pour définir certaines propriétés du diagramme de dispersion à imprimer au runtime :
