Télécharger vers le périphérique IHM
Chemin : Exécuter> Télécharger vers cible
Cette fonction transfert un projet et JMobile HMI Runtime via Ethernet.
Remarque : Le périphérique IHM doit avoir une adresse IP valide. Voir "Paramètres de base du périphérique IHM" pour des détails sur la manière d'assigner une adresse IP.

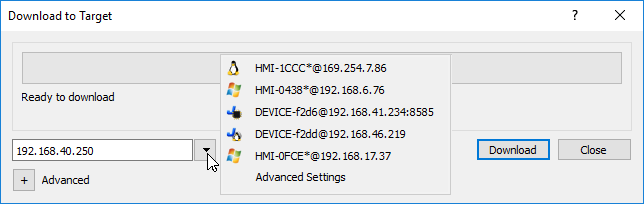

- Cliquez sur le bouton découverte : une liste des adresses IP détectées s'affiche.
- Sélectionnez l'adresse IP du périphérique IHM.
- Cliquez sur JMobile Studio: JMobile Studio commutera le périphérique IHM en Mode configuration et transférera les fichiers.
Vous pouvez même entrer l'adresse IP manuellement ou, le cas échéant, le nom d'hôte fourni par un serveur DNS. Utilisez un outil de service tel que Bonjour, les périphériques IHM peuvent être découverts en utilisant leur nom d’hôte (par ex. HMI-0d37.local). Bonjour est une marque d’Apple inc.
Lorsque l'opération de téléchargement est terminée, le périphérique IHM revient automatiquement au mode de fonctionnement et le projet est lancé.

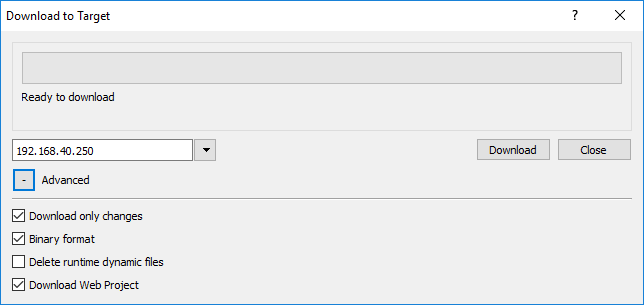

Options avancées
| Option | Description |
|---|---|
| Télécharger uniquement les modifications | Transfère uniquement les fichiers de projet modifiés au périphérique IHM. |
| Format binaire | Télécharge des fichiers en utilisant le format binaire. |
| Supprimer les fichiers dynamiques de runtime |
Les configurations modifiées de recettes, d'utilisateurs, de planificateurs, etc. qui ont été réalisées au runtime sont supprimées et écrasées par la configuration définie dans le projet. MISE EN GARDE : Cette opération ne peut pas être annulée, les fichiers dynamiques supprimés ne peuvent pas être restaurés. MISE EN GARDE : les fichiers dynamiques ne sont pas supprimés lorsqu'ils sont stockés dans des périphériques externes (USB ou cartes SD). |
| Télécharger projet web | Télécharger les pages du JM4Web au périphérique IHM. |
Lorsque vous transférez un projet, JMobile Studio utilise une combinaison de connexions HTTP et FTP :
- connexion HTTP - envoie les commandes pour passer en mode transfert ou pour charger le projet au runtime,
- session FTP - transfère les fichiers sur la mémoire flash dans le périphérique IHM.
Paramètres avancés
En utilisant l'option « Paramètres avancés », vous pouvez définir les ports à utiliser, mais en général, vous n'avez pas besoin de saisir ces informations parce que les périphériques IHM fourniront les ports à utiliser à l'intérieur de la liste du volet.

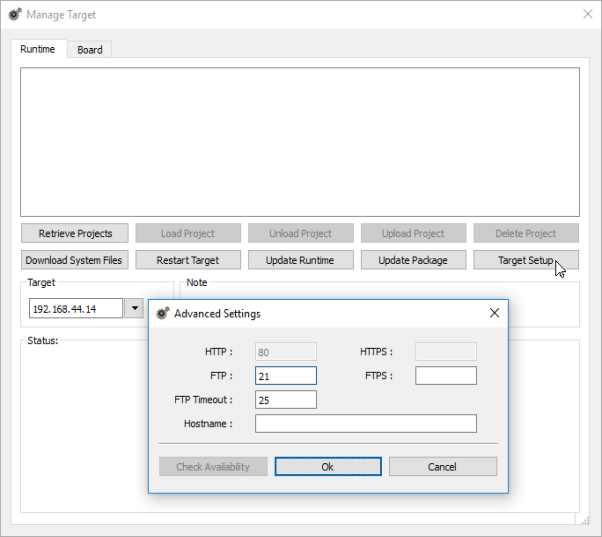

Changer de paramètres de connexion du périphérique IHM
Chemin : Exécuter> Gérer cible
- Cliquez sur Configuration cible : la boîte de dialogue Paramètres avancés s'affiche. Le port par défaut pour les connexions HTTPS sur le périphérique IHM est le port 80.
- Définissez les bons ports HTTP, FTP ou HTTPS, FTPS pour le périphérique IHM. (Ce sont les ports utilisés par le système pour se connecter au périphérique IHM et ils peuvent avoir besoin d'être modifiés lorsque les ports par défaut sont utilisés par d'autres services ou d’autres applications ou si le réseau local nécessite des réglages spécifiques.)
- Spécifiez un Nom d'hôte pour identifier facilement chaque périphérique dans un réseau où plusieurs périphériques sont disponibles. Le nom d'hôte par défaut est « IHM » pour tous les périphériques.
- Cliquez sur Télécharger fichiers système. Au téléchargement suivant, les nouveaux ports sont utilisés dans le périphérique IHM et le nouveau nom d'hôte apparaît dans la liste déroulante
Gérer des projets volumineux

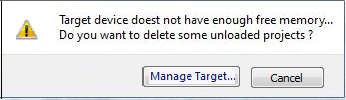

Pour que le téléchargement fonctionne, la taille maximale du projet devrait être au moins inférieure de 2 MB à la mémoire disponible. Dans le cas contraire, vous manquez de mémoire flash dans le périphérique IHM et un message d'avertissement s'affiche.
Pour libérer plus de mémoire :
- Cliquez sur Gérer cible.
- Supprimez les projets dont vous n'avez plus besoin pour que plus de mémoire soit disponible.
