Widget compteur de consommation

Chemin : Galerie des widgets> Basique> Tendances/Graphiques

Utilisez ce widget pour gérer une ressource qui est en constante hausse. Le système lit la valeur de la ressource et calcule l'incrément dans un ensemble de plages de temps. L'incrément est ensuite affiché dans un histogramme dans une fenêtre de type de tendance.

Différentes couleurs peuvent être utilisées dans le graphique, selon le délai d'exécution.

Conseil : Utilisez ce widget pour calculer la consommation d'énergie d'un système.

Paramètre Description

Valeur

Ressource surveillée

Durée du graphique
Unités de durée du graphique

Période de temps affichée dans la fenêtre

Durée de la barre
Unités de durée des barres

Période de temps représentée par chaque barre du graphique



Périodes de temps

Assigne une couleur spécifique pour surligner l'incrément de la ressource surveillée dans une période de temps donnée (résolution minimale = 1 heure).
Couleur
Largeur de barre
 Couleur et largeur de la barre
Valeur de la barre Afficher / Masquer la valeur de chaque barre
Compteur de consommation Nombre d'étiquettes à afficher dans le graphique.
Exemple : surveiller la consommation d'énergie

Dans l'exemple suivant, un widget est conçu pour surveiller la consommation d'énergie avec une échelle hebdomadaire et une unité quotidienne.

  1. Associez une variable à la variable physique à surveiller. Dans cet exemple, l'énergie totale consommée (variable KWh). Cette variable contient un nombre incrémentiel qui indique la consommation en KW/h depuis le début de la consommation d'énergie.
  2. Ajoutez une tendance et liez-la à la variable à surveiller, la variable KWh.
  3. Ajoutez un widget Compteur de consommation à une page.
  4. Associez la propriété Valeur du compteur de consommation à la tendance créée à l'étape 2.
  5. Définissez Durée du graphique/Unités à 1 semaine : vous obtiendrez un graphique hebdomadaire de l'énergie consommée.
  6. Définissez Durée de la barre/Unités à 1 jour. C'est l'intervalle de temps pendant lequel l'énergie consommée est calculée.
  7. Dans Compteur de consommation, définissez le nombre d'étiquettes à afficher dans l'histogramme, dans le cas présent 7, pour afficher un graphique hebdomadaire.

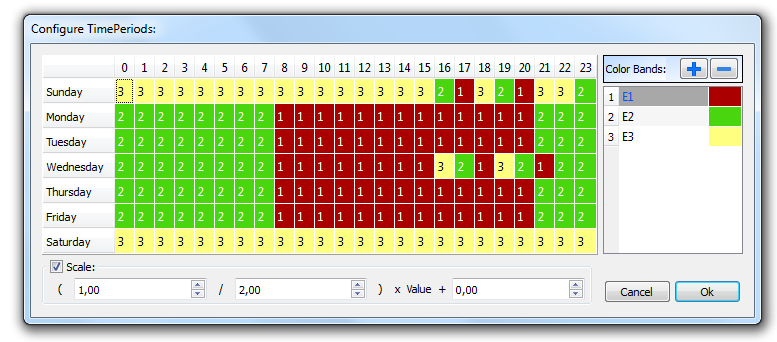

  8. Depuis la propriété Périodes de temps, ouvrez la boîte de dialogue Configurer les périodes de temps : définissez les différentes couleurs pour différentes valeurs de la variable KWh dans chaque barre.

    9. Conseil : pour assigner la couleur aux cellules du tableau, sélectionnez les cellules et cliquez sur la couleur voulue, ou entrez la valeur d'index de la bande (1, 2, 3) dans la cellule.

  1. Ajoutez autant de couleurs de bandes que nécessaire, dans cet exemple 3 couleurs de bandes.
  2. Assignez une bande à chaque heure dans le tableau hebdomadaire, dans cet exemple une bande rouge (E1), qui indique la plage de temps dans la journée/semaine pendant laquelle le coût de l'énergie est le plus élevé.

Remarque : Vous pouvez appliquer un facteur d'échelle à chaque bande de couleur, si nécessaire.

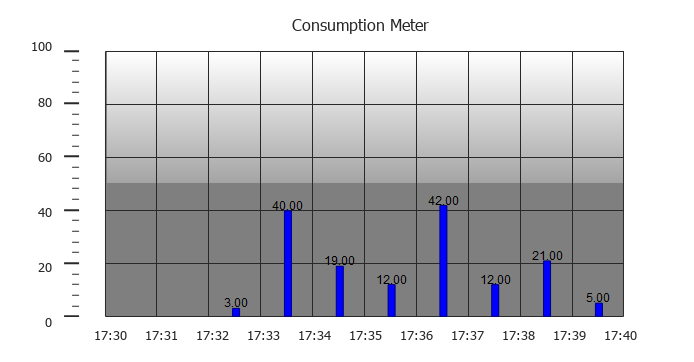

Il en résulte un histogramme représentant le compteur de consommation et affichant la consommation d'énergie en KW/h, avec des couleurs qui indiquent les différents coûts de l'énergie. La hauteur de chaque barre représente la quantité d'énergie dans l'intervalle de temps concerné, 1 jour dans cet exemple.

Utilisez l'action ConsumptionMeterPageScroll pour faire défiler l'histogramme en avant et en arrière, ainsi que l'action RefreshTrend pour rafraîchir l'histogramme car les données ne sont pas rafraîchies automatiquement.

Important : Aucune autre action de tendance n'est actuellement prise en charge par le widget compteur de consommation.
