Kommunikationsprotokolle

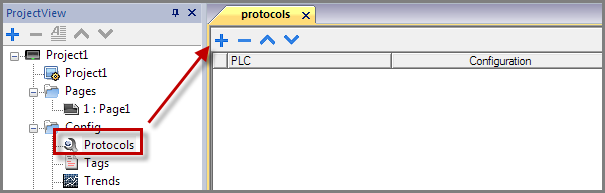

Pfad: Projektansicht> Konfig > Protokolle
Die Geräte-Kommunikationstreiber werden im Protokolleditor konfiguriert. Sie können Protokolle bis zur maximalen Anzahl von Protokollen, die in der Tabelle Funktionen und Beschränkungen festgelegt ist, hinzufügen. Variablen und Systemvariablen werden dabei nicht als Protokolle gezählt.
Hinweis: Sie können über den gleichen physikalischen Ethernet-Port verschiedene Ethernet-Protokolle ausführen. Mit dem gleichen seriellen Anschluss können Sie jedoch nur ein serielles Protokoll ausführen. Einige serielle Protokolle unterstützen den Zugriff auf mehrere Steuerungen, wobei diese Option im Protokoll selber, welches immer noch als ein Protokoll gezählt wird, eingestellt wird.
Ein Protokoll hinzufügen
- Klicken Sie auf +.
- Wählen Sie das Protokoll in der SPS-Liste aus und geben Sie die erforderlichen Werte ein.
Protokolleinstellungen ändern

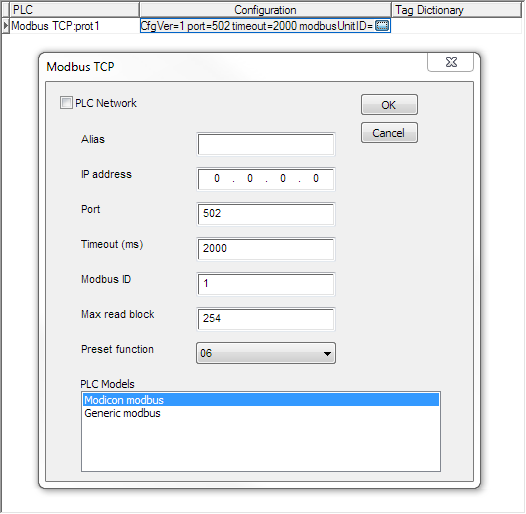

Um die Konfigurationsparameter zu ändern, klicken Sie auf die Suchschaltfläche in der Spalte Konfiguration.
Protokollparameter
Um alle Parameter zu sehen, klicken Sie auf das Symbol Erweiterte Eigenschaften anzeigen.
| Parameter | Beschreibung |
|---|---|
| Wörterbücher |
Für das Protokoll importierte Tags. Siehe "Tags importieren" für Details. |
| Aktivieren Sie den Offline-Algorithmus / Offline Retry Timeout | Siehe "Automatische Offline-Knotenerkennung" für Details. |
| Version | Protokollversion in JMobile Studio für das ausgewählte Bediengerät verfügbar. |
